主要設備

電子ビーム装置

電子ビーム装置

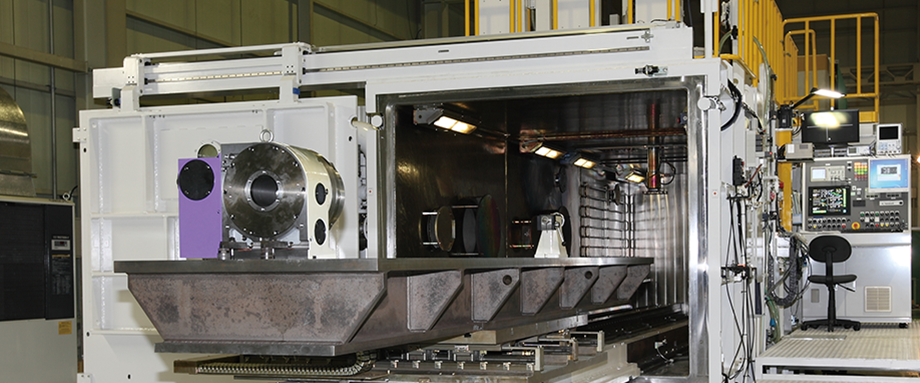

4号機
号機 定格出力 加速電圧(MAX) 溶接室寸法(mm) 溶接姿勢
3号機 9kW 60kV 1,900 x 1,300 x 1,250 下向
4号機 30kW 70kV 7,300 x 2,000 x 1,800 下方・横向
5号機 30kW 70kV 5,400 x 2,000 x 1,800 下方・横向
電子ビーム溶接について詳しく見る

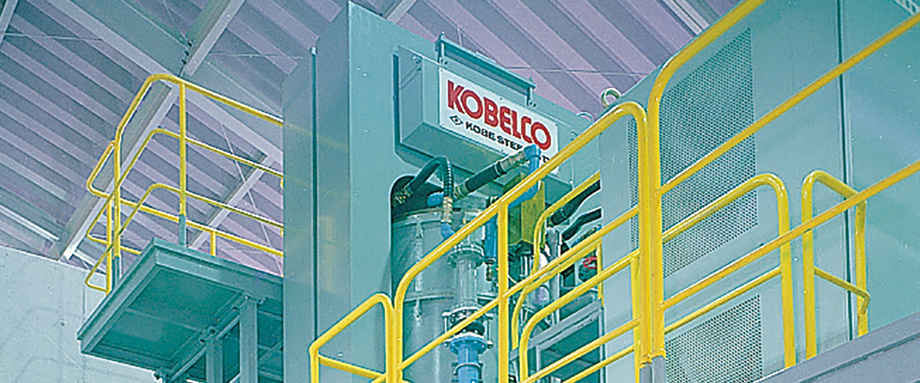

HIP装置

HIP装置
2号機
号機 最高温度 最高出力 処理室寸法(mm) ヒーター 処理ガス
1号機 1,200℃ 98MPa Φ350 x 1,000 Fe/Al/Cr Ar
2号機 1,380℃ 117.6MPa Φ650 x 2,500 Mo Ar
3号機 600℃ 105MPa Φ650 x 2,000 Fe/Al/Cr Ar
4号機
(Dr.HIP)
1,500℃ 196MPa Φ50 x 60 PtRh Ar+≦20%02
2,000℃ 200MPa Φ50 x 75 グラファイト Ar、N2
5号機 2,000℃ 196MPa Φ350 x 600 グラファイト Ar、N2
号機 最高温度 最高出力 処理ガス
1号機 1,200℃ 98MPa Ar
溶接室寸法(mm) ヒーター
Φ350 x 1,000 Fe/Al/Cr
号機 最高温度 最高出力 処理ガス
2号機 1,380℃ 117.6MPa Ar
溶接室寸法(mm) ヒーター
Φ650 x 2,500 Mo
号機 最高温度 最高出力 処理ガス
3号機 600℃ 105MPa Ar
溶接室寸法(mm) ヒーター
Φ650 x 2,000 Fe/Al/Cr
号機 最高温度 最高出力 処理ガス
4号機
(Dr.HIP)
1,500℃ 196MPa Ar+≦20%02
溶接室寸法(mm) ヒーター
Φ50 x 60 PtRh
最高温度 最高出力 処理ガス
2,000℃ 200MPa Ar、N2
溶接室寸法(mm) ヒーター
Φ50 x 75 グラファイト
号機 最高温度 最高出力 処理ガス
5号機 2,000℃ 196MPa Ar、N2
溶接室寸法(mm) ヒーター
Φ350 x 600 グラファイト
HIP装置について詳しく見る

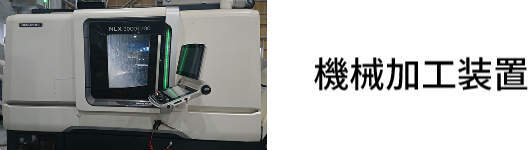

機械加工装置

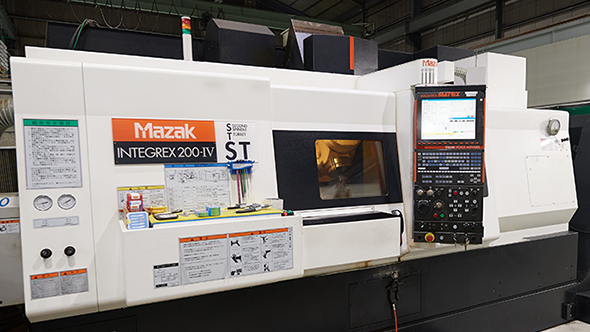

複合機(3台)

NC-6
装置No. 最大加工寸法(mm)
NC-6 Φ660 X 955L
NC-8 Φ760 X 1,532L
NC-9 Φ658 X 900L

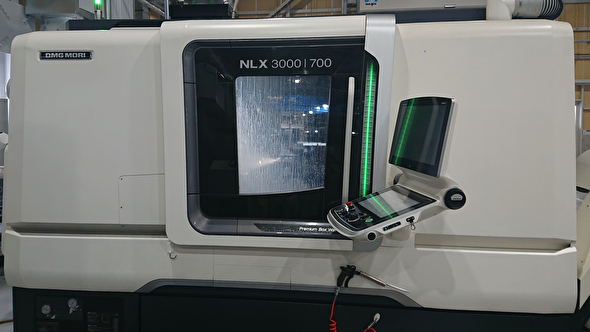

NC旋盤(7台)

NC-10
装置No. 最大加工寸法(mm)
NC-2 Φ550 X 630L
NC-3 Φ420 X 1,210L
NC-4 Φ650 X 950L
NC-5 Φ620 X 950L
NC-7 Φ460 X 985L
NC-10 Φ420 X 700L
NC-11 Φ280 X 290L

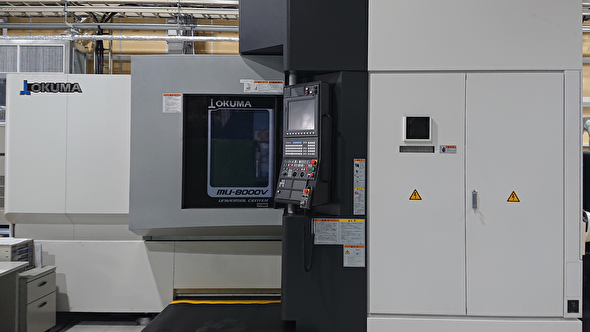

マシニングセンター(4台)

MC-4
装置No. 最大テーブル
サイズ(mm)
パレット
MC-3
(5軸)
500 X 500 6P
MC-4 2,240 X 750
MC-5 1,530 X 600
MC-6 Φ800 X 630 2P

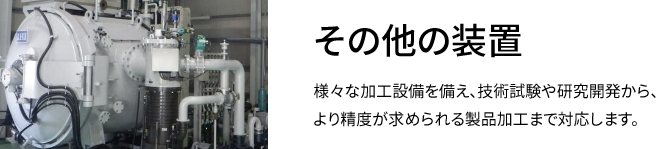

その他の装置 様々な加工設備を備え、技術試験や研究開発から、より精度が求められる製品加工まで対応します。

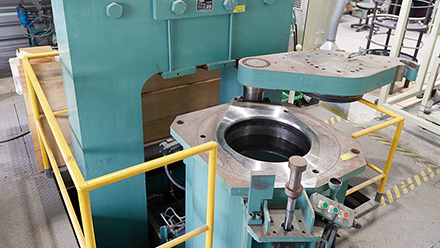

CIP装置(1台)

CIP装置
最高圧力 処理室寸法(mm)
196Mpa Φ500 X 1,000

ワイヤーカット加工機(1台)

ワイヤーカット加工機
ワークサイズ(mm)
650 X 450 X 420

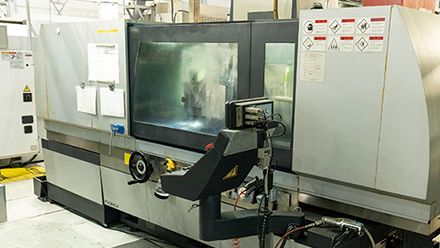

研削盤(1台)

研削盤
テーブルサイズ(mm)
400 X 800

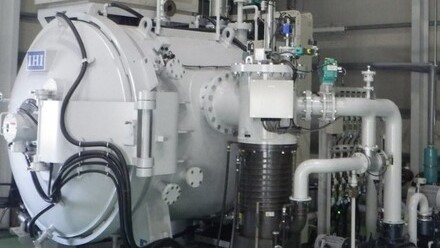

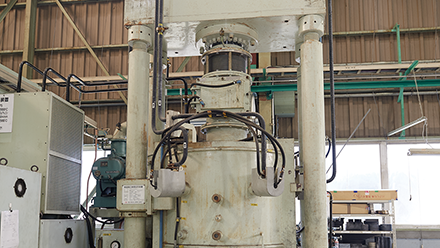

HOT PRESS装置(1台)

HOT PRESS装置
最高温度 最高圧力 真空度
1,600℃ 175Ton 10-1Pa
処理室寸法(mm)
Φ560 x 500
検査・測定器

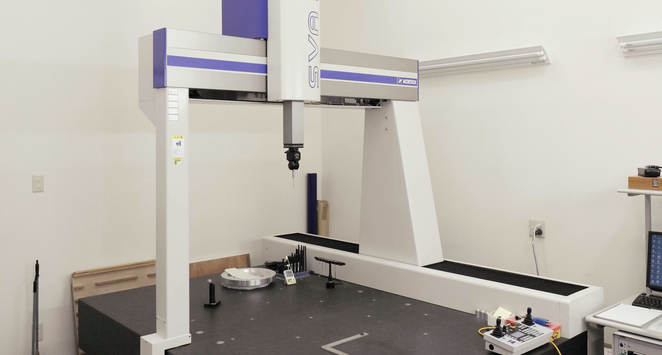

3次元測定器(2台)

NC-6
ワークサイズ(mm)
905 X1,055 X 605 1,200 X 1,500 X 1,000
ワークサイズ(mm)
905 X1,055 X 605
1,200 X 1,500 X 1,000
